單轉子錘式破碎機可分為可逆式和不可逆式兩種類型。可逆式錘式破碎機的轉子首先向某一方向旋轉，對物料進行破碎。該方向的材板、篩板和錘子端部即受到磨損。磨損到一定程度后，使轉子反方向旋轉，此時破碎機利用錘子的另一端及另一方的襯板和篩板工作，從而連續工作的壽命幾乎可提高一倍。單轉子可逆式錘式破碎機結構示意見圖1-1（b）。單轉子不可逆錘式破碎機的轉子只能向一個方向旋轉。當錘子端部磨損到一定程度后，必須停車調換錘子的方向（轉180°）或更換新的錘子。單轉子不可逆錘式破碎機結構示意見圖1-1(a)。

圖 1-1 單轉子錘式破碎機的示意圖
（a）不可逆式；（b）可逆式

圖 1-2 所示為單轉子、多排、不可逆式錘式破碎機。它由電動機、聯軸器、軸承部、主軸、圓盤、銷軸、軸套、錘子、飛輪、進料口、機殼、襯板和篩板等零部件組成。機殼由上下兩部分組成，分別用鋼板焊成，各部分用螺栓連接成一體。襯板由高錳鋼制成，襯板磨損后可以拆換。為了便于檢修、調整和更換篩條，機殼的前后兩面均開有檢修孔。為了便于更換錘子，機殼的兩側壁也開有檢修孔。破碎機的主軸上安裝有數排圓盤，在轉子圓盤上有兩排銷孔，當錘子端部磨損后可以把銷軸插在外圈孔內，從而調整錘子與篩條之間的間隙。錘子用銷軸鉸接在各排圓盤之間，為了防止圓盤和錘子的軸向竄動，在圓盤兩端用壓緊錘盤和銷緊螺母固定。轉子兩端支承在滾動軸承上，軸承用螺栓固定在機殼上。主軸與電動機用彈性聯軸器直接聯接。為了保持錘式破碎機轉子的平衡，在主軸的另一端裝有飛輪。

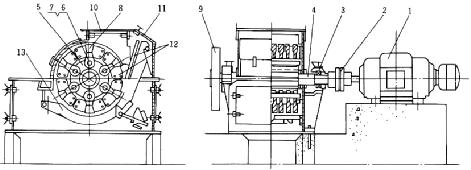

圖 1-2 不可逆錘式破碎機結構示意圖
1-電動機；2-聯軸器；3-軸承部；4-主軸；5-圓盤；6-銷軸；7-軸套；8-錘頭（子）；9-飛輪
（本圖中假想線表示）；10-進料口；11-機殼（體）；12-襯板（打擊板）；13-篩板（條）

圓弧狀卸料篩板安裝在轉子下方，篩條的兩端裝在橫梁上，外面的篩條用壓板壓緊，篩條排列方向與轉子運動方向垂直。篩條間隙由篩條中間凸出部分形成。為了便于物料的排出，篩條之間構成向外擴大的篩縫，同時還向轉子方向傾斜。

在進料部分還安裝有打擊板，是首先承受物料沖擊和磨損的地方。打擊板由托板和材板等部件組裝而成。托板是用鋼板焊接的，上面的襯板是高錳鋼鑄件，組裝后用兩根軸架裝在破碎機的機體上。進料角度可用調整螺栓進行調整，襯板磨損后可以更換。

錘子是以鉸鏈方式裝在銷軸上，由于是自由懸掛的，在高速旋轉時錘子向外張開，當遇上難碎物件時，能沿銷軸回轉，從而避免機件損壞，起著保護作用。當難碎物件（如鐵物）進入破碎腔時，在錘子的打擊下，非破碎物被錘子排到篩條的末端，并定期由特設的孔中取出，避免錘子與篩條等機件損壞。另外，在傳動裝置上還裝有專門的保險裝置，利用安全銷釘，在過載時被剪斷，使電動機和破碎機轉子脫開，起到保護作用。

這種錘式破碎機的轉子只能沿一個方向運轉進行破碎，故稱不可逆式。

圖 1-3 是可逆式錘式破碎機。由于轉子可以向左或向右旋轉，破碎機對垂直中心線是對稱的，給料口設在機器中部。篩條裝在兩邊的弧形側板上，側板的上端懸掛于心軸上，下端支承在偏心輪上。轉動手柄，偏心輪隨之轉動，即調節錘子與篩條之間的徑向間隙。調節勿需停車。拉緊彈簧使側板與偏心輪保持接觸。

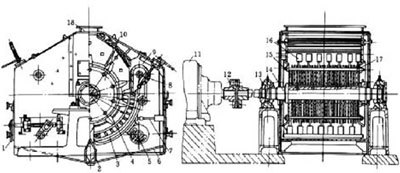

圖1-3可逆式錘式破碎機
1-手柄；2-籠筐；3-側板；4-篩條；5-偏心輪；6-拉桿；7-拉緊彈簧；8-心軸；9-折轉板；10-轉子；
11-電動機；12-聯軸器；13-軸承；14-主軸；15-圓盤；16-錘子；17-銷軸；18-給料口

在左右側板下端，有一段距離內沒有篩條，其下方裝有一個可左右擺動的籠筐，非破碎物落到此筐內。每隔一定時間拉動拉桿，可使積存于籠筐內的非破碎物排出。

當錘子一端及某一側的襯板和篩條磨損后，可以停車，使電動機和破碎機的轉子反轉，利用錘子的另一端及另一側的襯板和篩條進行工作。

錘式破碎機主要以沖擊兼施磨剝作用粉碎物料。由于設置篩條，所以不能粉碎粘結性物料。當進入破碎機的物料水分超過 15% 時，就要出現堵塞現象。
