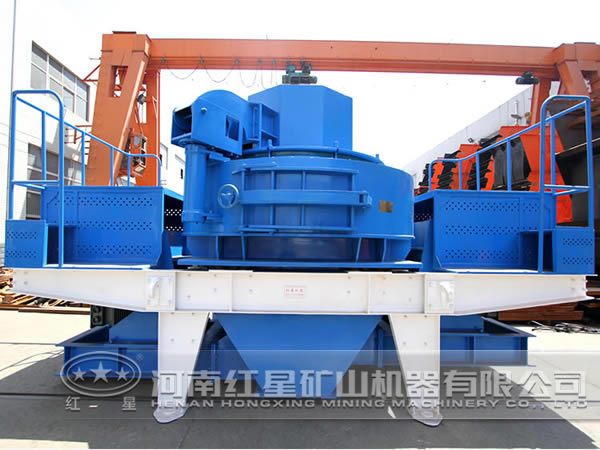

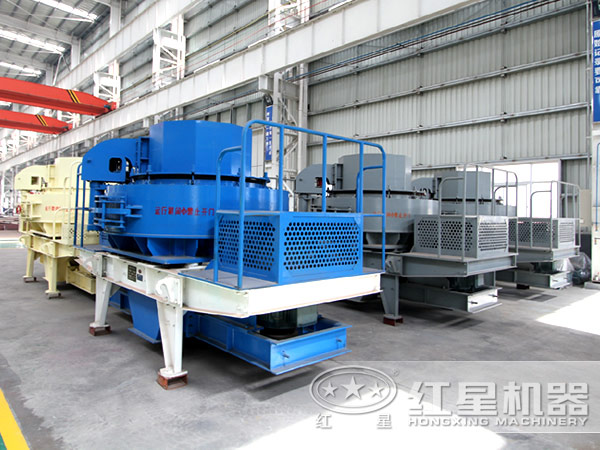

沖擊式破碎機又名 制砂機，是一款非常優質的細碎設備，其具有破碎效率高、效果好、生產能力大、節能降耗、綠色環保等性能優勢，而且結構組成非常簡單，通常包括電動機、傳動裝置、主軸總成、葉輪、給料斗、分料器、渦動破碎腔、底座、潤滑裝置等幾部分，本文主要對該設備的結構特征進行詳細說明。

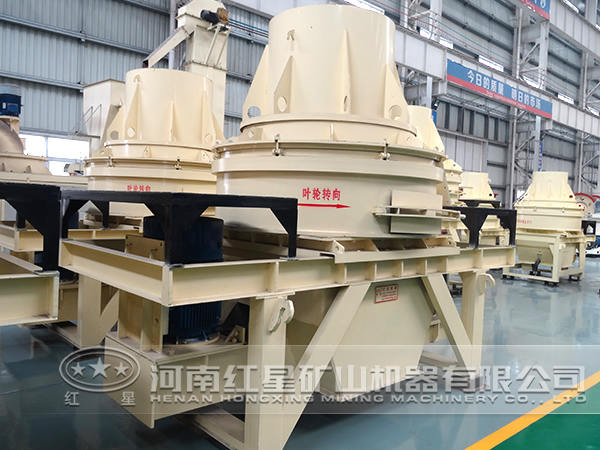

1、傳動裝置（包括電動機）

采用雙電機或單電機驅動的帶傳動機構，雙電機驅動的兩臺電機分別安裝在主軸總成的兩側，兩電機帶輪用傳動帶與主軸帶輪相連，使主軸兩側受力平衡，不產生附加力矩。而單電機驅動主軸受單側力而產生附加力矩，一般電機功率在55KW以上時（單個電機功率），推薦采用雙電機驅動。

2、主軸總成

主軸總成安裝在底座上，用以傳遞電動機傳來的動力及支承葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。

3、葉輪

葉輪結構為一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞轉矩，并高速旋轉，葉輪是PL立式?jīng)_擊破碎機的關鍵部件。礦物原料由葉輪上部分料器的中心入料管進入葉輪的中心。由葉輪中心的布料錐體將物料均勻地分配到葉輪的各個發射流道，在發射流道出口，安裝特殊材料制成的耐磨塊，耐磨塊磨損后可以更換，葉輪將物料加速到70-100m/s 的速度拋射出去，沖擊到渦動破碎腔內的礦石床層，進行強烈地自粉碎。

4、給料斗

給料斗的結構為一倒立的棱臺體，進料口設置耐磨環，從給料設備的來料口經給料斗進入破碎機。

5、分料器

分料器安裝在渦動破碎腔的上部，其作用是將給料斗來料進行分流，使一部分物料由中心入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使另一部分物料從中心管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速物料沖擊破碎，不增加動能消耗，增大生產能力，提高破碎效率。

6、窩動破碎腔

渦動破碎腔的結構為上、下兩段圓柱體組成的環形空間，下圓柱體的上下蓋板上開兩個孔，上部接上圓柱體，下部接出料口。葉輪在窩動破碎腔內高速旋轉，窩動破碎腔內也能駐留物料，形成物料床層，物料的破碎過程發生在渦動破碎腔內，由礦石床層利用破碎作用與渦動破碎腔壁隔開，使破碎作用僅限于物料之間，并起到耐磨自襯作用。在上圓柱體蓋板上設置觀察孔，以觀察葉輪流道發射口處耐磨塊的磨損情況及渦動破碎腔頂部襯板的磨損情況，破碎機工作時必須將觀察孔關嚴密封。分料器固定在渦動破碎腔的上部圓柱段。葉輪高速旋轉產生的氣流，在渦動破碎腔內通過分料器、葉輪形成內部氣流自循環系統。

7、底座

底座渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底座上，底座中部為四棱柱空間，用于安裝主軸總成，并在四棱柱空間的兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。

8、支架

根據破碎機工作場所不同---露天作業或室內作業，用戶可以考慮配置支架或不配置支架。

9、潤滑系統

采用二硫化鉬干油潤滑，潤滑部位為主軸總成上部軸承和下部軸承，為了方便注油，本機用油管將油杯引到機器的外側，用干油泵定期加油。

沖擊式破碎機技術參數

以上是對從沖擊式破碎機的結構特征進行了詳細分析，如果您想要了解該設備性能特點、價格、工作原理及更多詳情，歡迎隨時撥打我公司免費熱線電話，或者親自蒞臨我廠實地考察！
