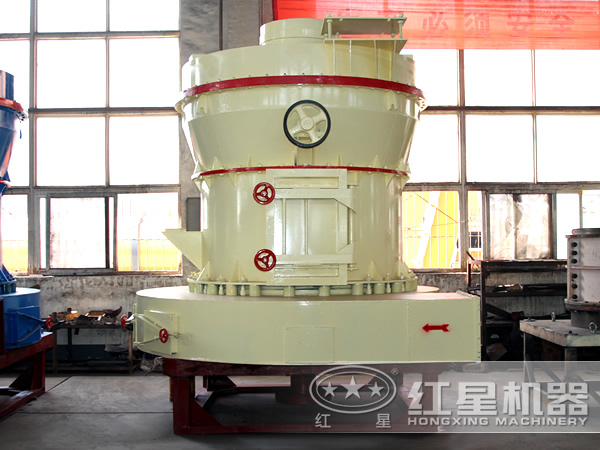

雷蒙磨粉機是常用的非金屬磨粉設備，其結構先進、優勢突出、質量可靠，深受用戶喜愛，本文主要對雷蒙磨粉機的結構組成進行簡單介紹。
圖2-4是雷蒙磨粉機結構示意圖，輥?zhàn)?的軸安裝于梅花架1上，梅花架由傳動裝置帶動而快速轉動。雷蒙磨粉機磨環3是固定不動的，物料由雷蒙磨粉機機體側部通過給料機和溜槽給入雷蒙磨粉機內，如圖中5所示，并在輥?zhàn)?和磨環之間，受到輥?zhàn)拥膲毫脱心ァ?為返回風箱，風流從固定盤下部以切線方向吹入，經過輥?zhàn)油瑘A盤之間的研磨區，夾雜粉塵及粗粒向上吹動，排入安置于雷蒙磨粉機上部的分析機（選粉機或風力分級機）。

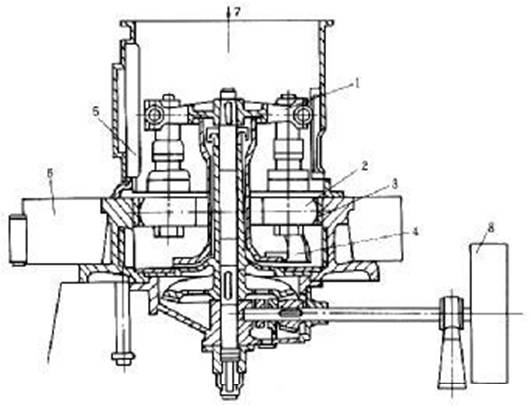

圖 2-4 雷蒙磨粉機結構
1-梅花架；2-輥?zhàn)樱?-磨環；4-鏟刀；
5-給料部；6-返回風箱；7-排料部；8-帶輪
梅花架1上懸掛有3-6個輥?zhàn)?，繞雷蒙磨粉機機體中軸線公轉，同時輥?zhàn)颖旧碛肿赞D(zhuǎn)。由于公轉時的離心力作用，輥?zhàn)酉蛲鈴堥_而壓緊于圓盤的磨環3上。經給料部5給入的物料一部分落到盤底，由鏟刀4鏟上并送入輥?zhàn)优c圓盤之間，受到輥?zhàn)拥哪ニ椤ｇP刀4與梅花架連在一起，隨梅花架與輥?zhàn)右煌D(zhuǎn)動，鏟刀是傾斜安裝的，每個輥?zhàn)拥那懊嬗幸话宴P刀，將物料鏟起，使物料形成一股物料流，連續送到輥?zhàn)优c圓盤之間。
隨氣流自排料部7排出的物料，在安裝于雷蒙磨粉機機體上部的分析機中進行分級。分析機的分級效率是一項重要的工作指標，雷蒙磨粉機使用的是葉輪型分析機，由一臺單獨的電機帶動，電機可以無級調速。為了提高分級效率并在較廣泛范圍內調節分級粒度，可以制成雙排式葉輪分析機。單排式葉輪分析機的分級粒度在60%-100 目到95% -200目之間，雙排式葉分析機在60% -100目到99.9% -325目之間。葉輪由轉盤和若干個徑向葉片組成，它使上升的氣流產生旋轉運動，旋流的離心力使粗粒向外層運動，最后脫離氣流，自動落到磨碎區再度磨碎。葉輪轉速越高，分級粒度越細，而細粉（合格產品）隨氣流向上運動，排入旋風分離器，細粉在該處與氣流分離，凈化后的氣流經鼓風機返回雷蒙磨粉機的返回風箱6，余量還要經過另一臺旋風分離器再度清除余風中的細粉塵后，排入大氣中。
1、可以向雷蒙磨粉機中送入熱風，成為磨粉與干燥聯合裝置，磨機內的給料水分可達10%，而產品水分接近于零。
.jpg)
2、如需增設干燥功能則需增設下面設施：
（1）以煤粉或煤氣為燃料的氣體加熱裝置，或采用空氣加熱器；
（2）第二除塵裝置（在旋風分離器之后），常用的是袋式除塵器，以捕集細塵；
（3）熱風鼓風機；
（4）溫度控制裝置，即使給料的水分有波動，它也能保持溫度恒定。
這種磨粉與干燥聯合裝置，不僅省去對產品進行干燥的專用設備，而且由于雷蒙磨粉機熱風的攪拌作用，干燥效果較好。
