某銅選廠的選礦對象為斑巖銅礦和矽卡巖型銅礦兩種類型，礦石性質復雜，碎磨工藝難確定。通過對原礦性質考察，該廠認為應用較廣泛的自磨工藝方案不適合，研究常規碎磨方案。本文就該銅選廠碎磨工藝及設備選型進行介紹。

一、碎磨工藝方案確定

這里所說的常規碎磨方案特指"三段破碎加單段球磨"而言，在國際上常規碎磨工藝發展的新成果就是推行"多碎少磨"的生產原則，以獲得較小的入磨粒度，達到降低碎磨總能耗的目的。為區別于早期的常規破碎流程，國內有人稱它為"新常規破碎流程"（或"新三段"），我們也姑且這樣稱之。我們提出的破碎流程為：中碎前帶有預先篩分的三段一閉路破碎流程，中碎預篩將粗碎礦石中的合格粒級篩出，與破碎產品合并送粉礦倉。中碎預篩及細碎閉路篩的篩孔為11.4mm。

二、碎磨設備選型

新常規碎磨流程的核心在于選擇何種破碎設備（特別是第二段和第三段破碎機）及何種磨礦設備，才能使碎磨方案在經濟上和技術上合理，研究也就在于此。

1、破碎機選型

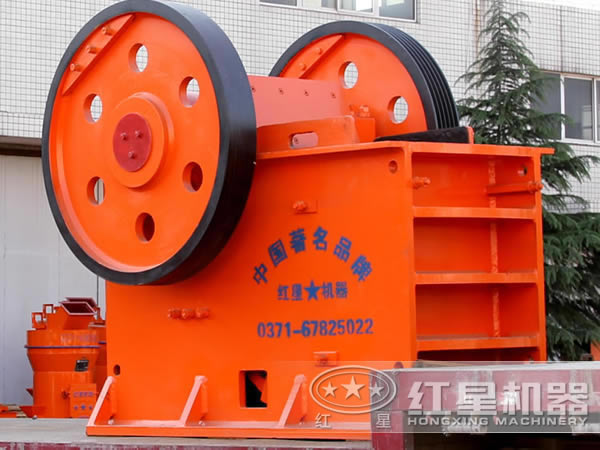

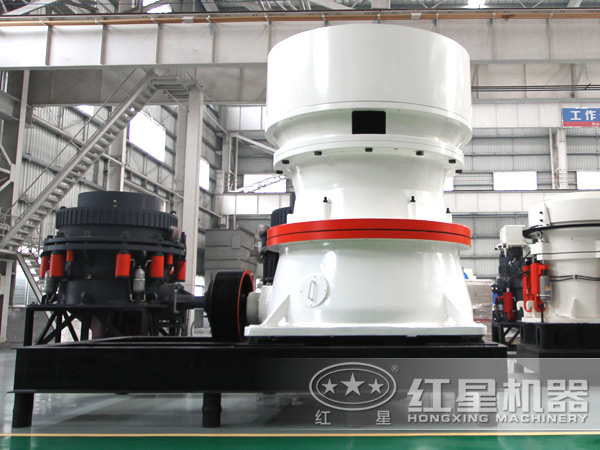

粗碎設備一般選用顎式破碎機，這里不多做介紹，研究的為中、細碎設備。國內外的長期生產實踐表明，在常規碎磨流程中，中、細碎作業普遍使用的還是偏心圓錐破碎機，但為了解決硬礦石的破碎，以及為了獲得更細的破碎產品，在近20年來國外相繼推出了液壓圓錐破碎機和超細碎圓錐破碎機，這些設備從基本結構來看仍屬于偏心圓錐破碎機。后又推出了全新的、能破碎堅硬物料的大破碎比慣性圓錐破碎機，該破碎機的主要結構特點是采用不平衡振動器來驅動動錐，這是它們與現有結構的破碎機（利用偏心軸套驅動的破碎機）主要的不同之處，也得到了廣泛的應用。

通過慎重的試驗及各制造商對比，該選廠選擇紅星機器生產的中碎設備彈簧圓錐破碎機4臺和細碎設備液壓圓錐破碎機8臺。

2、球磨機的選型

由于該選礦廠規模大，勢必選用大型球磨機，才可能作到設計方案技術經濟合理。根據掌握的資料，前蘇聯已經成功地生產和使用了直徑大于6.Om的大型球磨機，但限于缺少其設備價格資料，因此未作研究，而把研究放在國產直徑為5.03m（16.5ft）和直徑為5.5m（18ft）兩種球磨機上。

鑒于我國已經引進過直徑為5.03m這種球磨機和經歷過合作制造大型球磨機的實踐，因此該選礦廠所使用的球磨機的供貨模式改為：由中國的河南紅星機器礦山機器有限公司作為供貨總承包商，通過考察，認為紅星機器廠具有雄厚的機械加工能力和較強的技術力量，再加上有一個完善的質量保證體系，因此產品質量較好，特別是他們在大型球磨機制造方面，可以全部自行設計和制造大型球磨機，并使結構設計和工藝措施更加完善，從而提高球磨機性能、降低制造成本。

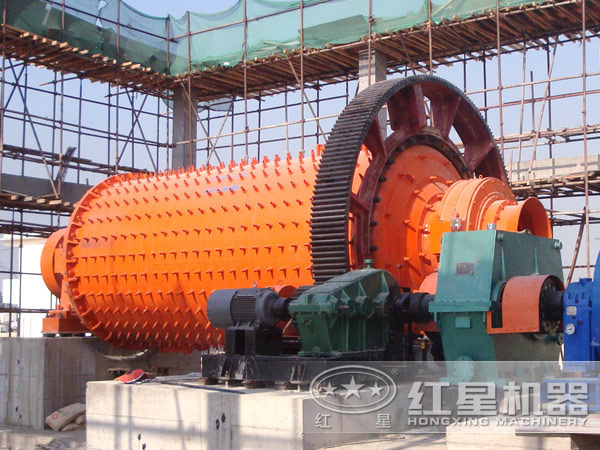

經過技術經濟比較后，推薦采用紅星機器制造的Φ5.03m×6.4m溢流型球磨機。

綜上所述，該廠選用的碎磨工藝為新三段破碎加單段球磨方案，碎磨設備均采用紅星機器設備，后期生產實踐表明，設備運轉穩定，工藝流程運行暢通，碎磨質量及產量達到預期，為后段選別提供了強有力的保障。這也從側面表明了該廠的方案的成功實施與紅星機器的碎磨設備是分不開的，歡迎有意者蒞臨考察，咨詢熱線：0371-67772626。
